CB750 RC42用アダプター と GPZ900Rステップ周り



アクティブ社のセンサーアダプター 油圧センサー用 TYPE-F M20xP1.0  品番 1080064



それが廃番に成ってしまいました。



PT1/8 なので、ヨシムラのプログレス2なども使える物で



RC42はじめ、その頃のホンダCB系の水冷空冷に多く使われて居たサイズでして、NC31 NC36 NC39 NC42 等の中型から大型迄、水温計、油温計を取り出すのに、クランクケースから取り出しが出来る便利な品だったんですけどね...



ドレンから摘出するのは余り利便性良くないですし、短命なセンサーに成り得ますからね...



廃番は仕方ない事ですが。





真鍮では無く、良質アルミで2個だけ造りました。1個はお客様用です。



もう1個は予備。 特需が有ればです。笑

















さて始めましょう



先ずはナカナカ洗い難い、チタンマフラーのエンジンフロントを、この機に洗います。



とは言えガッチリ洗える状況では有りませんので、簡易的に進めて行きます。



乗れば必ず汚れますからね。



防汚処理が出来る数少ない機会です。







はい。カッコイイやつ

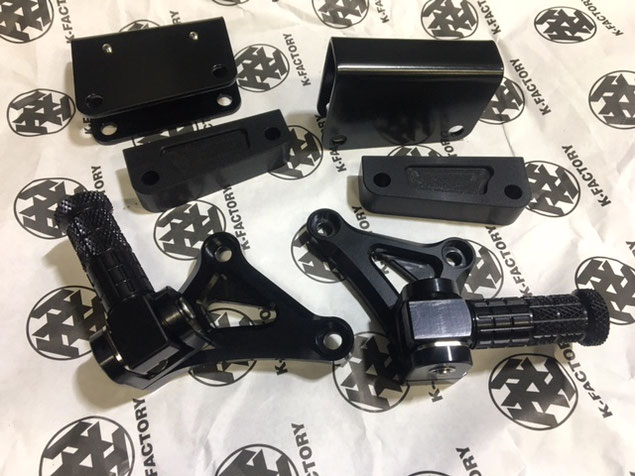

ライディングステップキット



バックステップですね。 900はシートレールブラケット兼ねてますから事が大げさに成るんです。



カッコいー!



幼子の様に高揚して書き連ねましたが、ピボット可変は出来ないですよね。笑



GSX-Rかよと。



書いた後に「んなアホな」と思いました。



失敬









タンデムは絶対要るのです。



造り良いですよね。









チェンジ側から



3つ穴仕様ですので、シフトストロークの調整が可能です♪ 良いですねー。

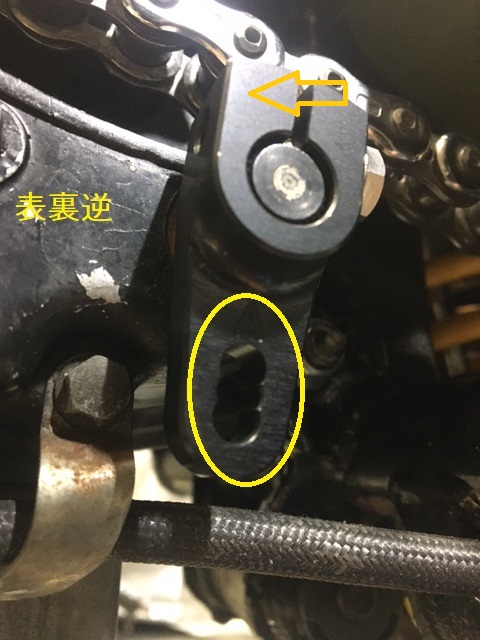

※イラストを素に仮組んだら、カムアームは逆でした。結果的に



こう言った所は、創り手さんの思考とかによって結構違うので、組手としては、初めて組むメーカーの物とか面白いです。









ペダル側も3つ穴



先ずはこの辺ですね。



ストロークとタッチのバランスを稼働させつつ、お客様の好み指向等に併せて選定します。



ストロークをリニアに振れば、タッチはハードに成るので、どの位が良いかを試して選定。









前出のカムアーム逆付けミスにより、付属品では干渉しました。


年式により当たると取説にも有り、対策のカラーやボルトが同梱されて居ました。


こうした所に個体差の有るメーカーも有りますしね。



Kファクさんのはそんなん無いだろうと、イラストを疑った所、解決です。



作業性を要視しがちなのは修理屋の要素が強いからでしょうかね。(;^ω^)



画像は端折りましたが、各部には撥水長寿妙なグリス、負荷に強いグリス、ネジロック剤、かじり止めなどを使い分けて組んで居ます。



チェンジカムもペダル高決定後に、リンク比合わせ調整をしますので、暫定で次。









左全景


※カム修正前


ペダルエンドの固定も2ヶ所。



嵌め込みでコッた造りです。






さぁ



問題は右側



リアマスターが汎用品のゲイルスピード製なんですね。社外同士の組み合わせです。



元のマスター位置は指差し付近



サイドカバー内です。



ノーマルのステップにゲイルマスターを併せるにも、加工を施して居ましたし、だいぶマスター位置は変わるから、どうなるかなぁ~?



と思って居りました。







リターンスプリングが純正マスター専用品のコイルスプリングタイプに変わる様ですので、ゲイルには使えません。



ゲイルのハードスプリングに入れ替え、カットして、レングスと硬さのアンバイを見て加工使用します。









それから、純正のM8マスタープッシュロッドに併せて、M8仕様のゲイルで居ました。新規はM6オスピロとの組みあわせです。



まぁこの辺は、やり様が幾らでも有りますが、私はジョイントを作成し、M6へ変換する事としました。



最終的なレングスを、オネジを詰めたりして調整出来る様に。



メスピロですと、それが出来ませんからね...



ってだけです。

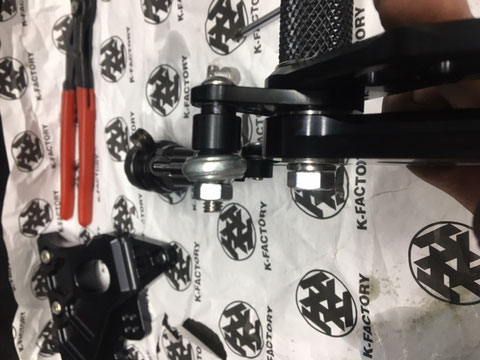

ロッド接続はこんな感じで、最終的にペダル高を暫定して進める感じで



一先ず暫定♨









で御次は



フィッティング確認をすると、何かガタ感...



1ミリ。 ゲイルの径変換スペーサーカラーと、ステップ板厚が合いません。



あらら



同時に







素直に表からカラーを指すと、下穴フチが、マスター側ブラケットラインに干渉します。



おおっ...



ブラケットは肉厚が無く削れません。



えー! 新品ステップ削るー?



と言う事には至らずでして



2点を解消出来ます様に

















裏からスペーサーを入れて下穴のリブを逃げる様に1サイズ大きなワッシャーを、小加工して入れてあげました。



さて出来たか?













あらら...





     斜めってますね






画像は小加工で許容化した後の画像です。

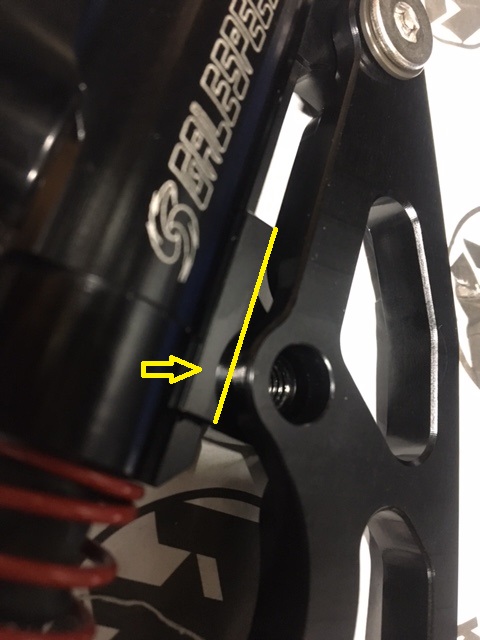

まんまで行くと、この黄色線が、上の画像の様に、くの字に曲がって付きました。



良く見かける程度ですけどね。


インナーピストンの寿命を削り、最悪漏れたり、ロックする可能性が有ります。



修正。









結局削りました♨



下を右



上を左



にチョットずつ長孔バーニアリューターゴリゴリって、上の画像の様に、ペダルがスイングしても許容角に納まった感じです。



大事な見た目も大丈夫です。







前記の小加工で車両側面の軸は出ましたが



縦軸はワッシャーによるオフセット等で付属カラーでは、同じく斜めに入ってしまうので...







えー...



2ミリ厚のカラーか総和寸のカラー作成~?



だとピロ側を段付きかテーパーで造っちゃうよねー...



+黒染め出す~?



と言うになりますので



予め買い置きして居りました、ラジコン用らしいスペーサー@サガミ堂 を、ピロ側の方が良いケド...なんて思いながら、見えにくくなる手前に重ね挿入♨





で真っすぐ付きました。





ので、シャーシのメインプレートと併せて行く訳ですがー...







あっちがこー



こっちがあー





そうかー





















オーリンズのタンク



バンジョー角を上手に慎重に変えつつ



移設して♨







もうちょっとバラさないとらしいです~
