OVER Sアーム 組み立て



先ずは、パウダーコートに出すのに、分解した部分の組み立て。



部品を外した後も、ガッチリ洗わないと、工場長に叱られます♨笑



トップ画像は、外したニードルベアリングを、油圧プレスで挿圧入した画像です。

















今回は2種類のグリスで組み立てました。



ディスタンスやサイドカラーは、ハード防錆目的の物。



ベアリングは、極圧性と、防水性に富んだ、ちょう度の丁度良いものです。



普通ですね。(^_^;)



ピボットが元通りに組めたら、チェーンプーラー周りを組んで、Sアームの機構的な準備は完了ですので、普段掃除しにくい部分に、長期効果が持続する、ワックスを塗って置きます。













車体側の準備ですね



今回の場合、一度、チェーンを切らないと行けません。



ですので切りましたの画。



再使用は好ましくは無いですが



チェーンも問題無く、スプロケも未だ有りますので、交換は、もう少し先にして頂きましょう。





噂のスプロケです。



XAMのハード仕様ですね。



裏面が汚れて居ますので洗いました。



歯フチは綺麗なものですね。



ええ。先日車載状態にて洗ったばかりですので。



そう。裏面の汚れは、洗い残しです。



誠に申し訳御座いません。







今回の場合、ホースもバラさないと成りません。



以前、他店利用時中のフルードが結晶化して居た事が有ったのですが、その名残が見受けられますね。







蟹に例えたら毛ガニかタラバだという立派なカニなのに...



此処にも結晶が...



因みに、こんな事は初めて見たので、私が今まで使って来たフルード以外で、こうした事が起きる様です。



アソコは当時何を使って居たんでしょうかねぇ...



 それ使いたくないなぁ~



まぁ御縁ないだろうけど。









錆びてますねぇ... 落として行けそうですんで、落としました。



一瞬、これ、ついでクロモリか? と、思いましたがね。 フロントも未だですんで、ピボットは未だ未だ先で良いです。







この辺、一度も開けて居ない車両が多いと思われますが、結構動き変わりますんでね...



見て置いて良いと思います。



リアサス変えると激変しますもんね。



此処は見た目変わらないけど、動きは変わりますよ。

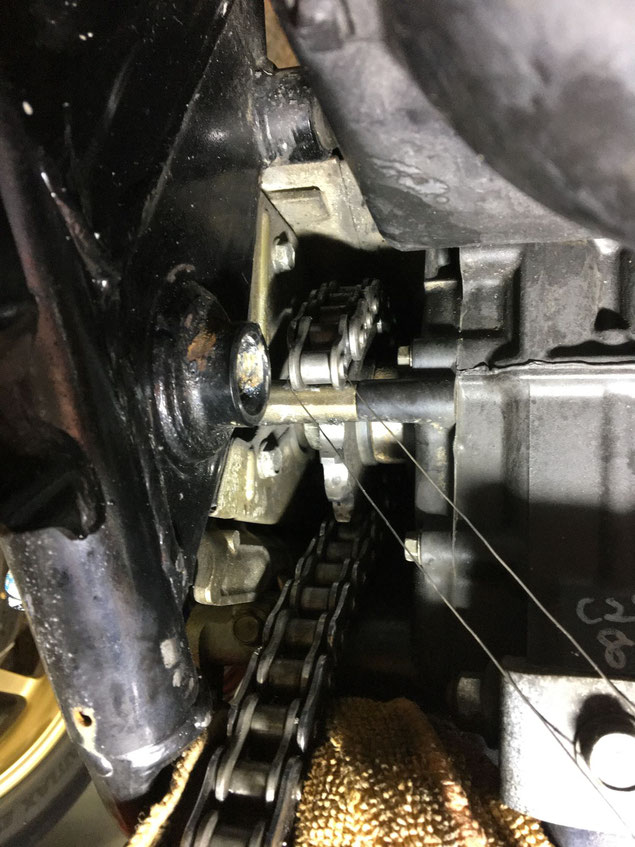

ピボット車体側です



チェーンの通路が汚れるなんて言うのは極々普通の事です。



それが嫌だって言うんだから困ったものです。







作業中に稀に床に落ちるんですね。



「あ!」と思って拭くと、黒い線が「ネバー」っと伸び広がります。



その憎たらしさったるや...



と言う個人的な遺恨問題です。 笑







とか言ってそんな訳ないです







そんな機会ですので、ヘドロは落としましょう。



次にスプロケだのリターンスプリングだのを変える時に、楽させて頂く自衛の為でも有ります。笑



パウダーコートは溶剤苦手ですので、簡単に落ちる強めの溶剤利用出来るのは今回迄と言う事です。











外したオーリンズのグランドツインです。



ホイール側とか汚れますよねぇ~...洗いにくいし...



どうしてるんですかー?



って話も多いですが

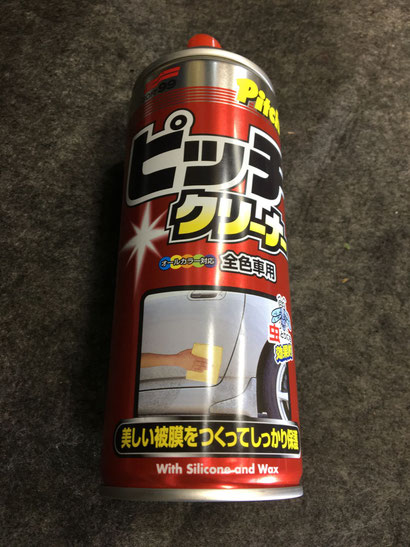

こういう奴が便利ですかね。



四輪ボディの下の方に使う物らしいです。



チタンマフラー車や、タイヤ、ブレーキ周りは、使い方考えないとですけど。



ホイールや下回りの水無し洗浄には、まぁまぁ良いですよ。







ゲイルスピードのホイールです。



パーツクリーナーだのを使いにくい部位も有りますよね。



そこが梨地だったりすると、入りこんだ汚れが落ちにくくて目立ってしまうんですねぇ~...



そんな時に、注意しつつ、スプレーして浮かして使いますよ。



オーリンズ裏も此れが楽です。



ホームセンターに有ります。









そんなこんなしながら組んで行きます。



「もう格好いい!」



そしてやっぱ軽いなぁ~社外アルミスイングアーム



ノーマルスイングアームの重い事...



どっこいしょー な感じです。



OVERのアルミは補強がガッシリでも、ホイホイ持てます。



 純正が肘や腕で持つ位。 社外は手首で十分ですね。



小指でも行けました。



少し無理が有りますが。

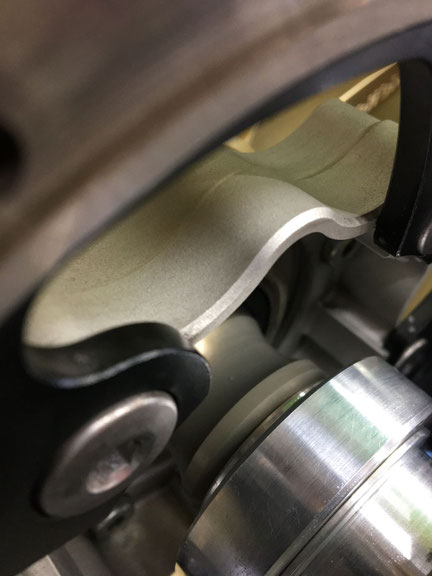

社外部品どうしの組み合わせですので、各センターや位置出しをしながら組むんですよ。



何処かのフロントみたいに、ミリはズレない事が多いですけどね。



0.4ズレました。



見越して設計してる部分なので大丈夫です。

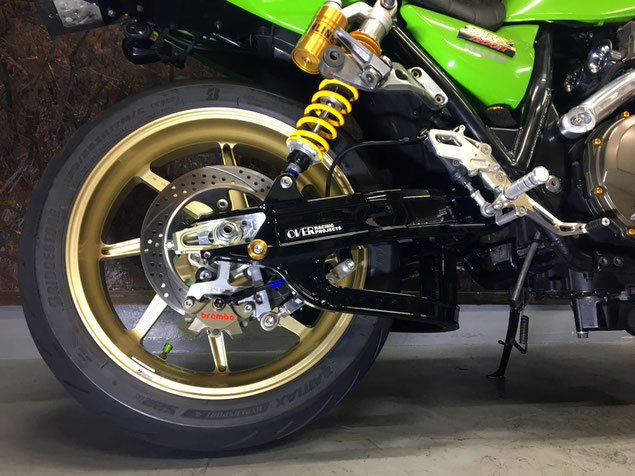

着地☆



マフラー組む前ですねぇ♨



「あら~♪



素敵なリア周りですことー!!」 ^^











と、言う事で



完成画像は車両紹介ページに掲載です。







ロングコーナーでの安定感増しました。



二次旋回が好みです。



リアショックの動きがより良く解ります。



お尻向け情報化パーツですな。



前後サスを調整し、お届けしました。





 毎々有難う御座います!
